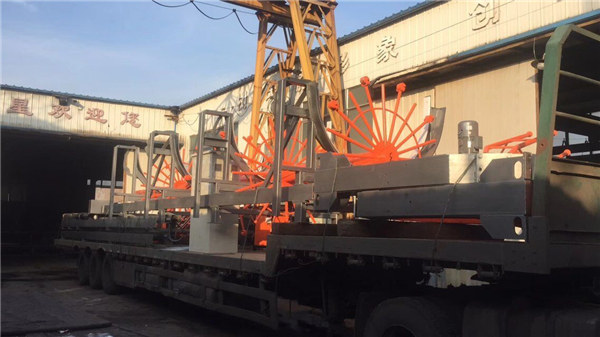

automatische stalen bar kooi making machine

snelle details

---

Type:Lasdraad Machine
Conditie: nieuw
Plaats van herkomst: Shandong, China (vasteland)
Merknaam: JIAXIN
Usage: Bouw
Voltage: 440 / 380V (driefase voeding), 380V / aangepast
Stroom: 10A
Nominale inschakelduur: 65%
Geschatte capaciteit: 13kw
Afmetingen: 15.000-20.000
Gewicht: 4.5T
Certificatie: ISO9001: 2008
Productnaam:Automatische stalen stangenkooi die machine maakt
Kooidiameter: 600-1500
Kooi Gewicht: ≥4500kg
Diameter hoofdframe-staaf: 12-32 mm
Coil Bar Diameter: 6-12mm
Coil Bar Afstand: 50-400mm
Lasmethode: kooldioxide-booglassen
Vermogen: 13kW
Kleur: Blauw / Geel
Service na verkoop: technici beschikbaar voor service

Model	ZHL-1500-1512	ZHL-2000-12	ZHL-2500-12
Stapel diameter (mm)	800-1500	800-2000	800-2500
Wapening lengte (m)	Aangepast	Aangepast	Aangepast
Cage Wight (kg)	4500	6000	8000
Hoofdwapening diameter (mm)	12-32	12-32	12-32
Diameter van de zijstang (mm)	6-12	6-12	6-14
Zijbalkafstand (mm)	50-400	50-400	50-400
Weld Way	Met kooldioxide beschermd lassen	Met kooldioxide beschermd lassen	Met kooldioxide beschermd lassen
Spanning	380v 50Hz	380v 50Hz	380v 50Hz
Vermogen (kw)	13	23	30

product Introductie

1. Volledig automatisch voerapparaat om laden en penetratie te versnellen.

2. Het automatische mechanisme van de draadlevering kan de het uit elkaar plaatsen van Beugel op lijn aanpassen, en de vormkwaliteit is hoog.

3. Positief en negatief wiel rechtrichtend mechanisme met hoge precisie en een lange levensduur

4. Automatisch kooiontwerp om het buigen wegens eigen gewicht tijdens lassen te vermijden.

5. Semi / volledig automatisch lassen kan vrij worden gekozen. De soldeerverbindingen zijn nauwkeurig, van hoge kwaliteit en een hoge lassnelheid.

6. De schijf is geïnstalleerd met live link-ontwerp, zodat de draaitafel snel kan worden gewijzigd.

7. Frequentieregeling tandwielkettingbaan, hoge nauwkeurigheid, echt gemechaniseerd.

8. Geïmporteerde PLC en inverter controle, hoge stabiliteit

Functionele kenmerken

1. Het kan het lassen van enkele wapening, enkele beugels, dubbele beugels, enkele wapeningsstaven en dubbele hoofdwapening dubbele beugels voltooien.

2. Het voerdeel gebruikt het vaste laadrek. De voeding is eenvoudig en snel, en de efficiëntie is meer dan 50% hoger dan die van vergelijkbare producten.

3. In het proces om kooi te maken, kan de kooiapparaat automatisch de wapeningsbar kooi opheffen, de misvorming van de versterkingskooi verhinderen, de positieve frequentie van het product 100% bereiken, en het werk van het leegmaken van kooi vergemakkelijken.

Kenmerken van het ontwerpproces

1. Het apparatuurrek is ontworpen met het principe van de staalstructuur, mooi, goede stabiliteit en met hoge weerstand.

2. De gehele machine keurt modulair ontwerp goed, en de assemblage ter plaatse is eenvoudig en snel. De installatiewerkzaamheden kunnen in slechts twee dagen worden voltooid en de installatie-efficiëntie wordt met 200% verhoogd.

3. Het flensontwerp wordt gemaakt van het naadloze koude buigen van de buis, die zeer het gewicht vermindert, vermindert de traagheid van 50%, spaart energie en bespaart energie.

4. Het flexibele ontwerp van de matrijzenring en dwarsstaafinstallatie kan flexibel volgens verschillende specificaties van de stapelstichting worden vervangen, die economisch en toepasselijk is.

5. Het flexibele ontwerp van de stijve buis, de bevestiging van de verstijfde buis wordt aangehaald en de vervanging is handiger.

6. De servomotor wordt goedgekeurd om de algemene grootte van de productkooi te verzekeren.

Voordelen van technische gegevens

1. De twee modellen kunnen de fabricage voltooien van een 800 mm-1500 mm, 800 mm-2000 mm stapelgrootte funderingsversterkingskooi met willekeurige afmetingen.

2. De apparatuur kan de grootste stalen kooi van 30 m in één keer verwerken.

3. De hoge precisie servoaandrijving, de hoogte kan bij om het even welke 50-300mm worden aangepast, en de hoogtefout kan binnen 5mm zijn.

4. De kooisnelheid is maximaal 3.5r / min, en de snelheid kan worden aangepast aan de werkelijke situatie.

Kenmerken van het besturingssysteem

1. Selectie van bekende binnenlandse of internationale merkcomponenten

2. PLC heeft 128K-programmacapaciteit, verwerkingssnelheid van 0,02 ~ 0,05 sec., Snelheid van 10000 stappen in 1ms, RS232- en RS485-communicatiepoort en 2 databases.

3. De mens-machine interface ondersteunt meerdere talen; U disk data backup functie; onafhankelijke communicatie met twee poorten.

4. Het digitale controleservosysteem heeft de snelheids- en frequentiereactie van meer dan 400 Hz en de snelheidsfluctuatiesnelheid is <0,03. Het heeft de functie van RS485 / RS232-communicatie en kan in realtime met PLC communiceren.

Proceskenmerken van duurzame onderdelen

Het richtwiel keurt hoogwaardig koolstofstaal met een hoog koolstofgehalte goed en keurt de thermische behandelingstechnologie van precisielager goed. De prestaties van het richtwiel zijn meer dan 50% hoger dan dat van het vergelijkbare staal.

Proceskenmerken van de onderdelenverwerking

Met veel automatische intelligente lasersnijcentra, meerdere automatische lasrobots, honderden precieze verticale en horizontale bewerkingscentra, de zeer nauwkeurige bewerking van onderdelen wordt bereikt, is de wisselkoers honderd procent.

Verwerkingsproces van staalkooi rollende lasser
